用途
該閥適用于各行業給中液體輸送管路上，作為截斷設備使用。適用于多種腐蝕性、非腐蝕性介質。
執行標準
設計制造：GB/T12238
連接法蘭：GB/T 17241.6
結構長度：GB/T12221
試驗檢驗：GB/T13927
特點
1、啟閉方便迅速、省力。
2、結構簡單，安裝方便，適用于大口徑的閥門。
3、閥腔通道通暢平滑，流體阻力小，不積存雜質，能適應含有一定雜質的介質。
4、閥體內腔全部襯膠，耐腐蝕，不易結垢，可用于腐蝕性介質。同時由于密封面（膠套）采用橡膠，密封性能好。
5、可以選擇手動、電動、氣動、液壓方式。
主要性能參數和材料
|
型號 |
公稱壓力PN |
適用溫度 ℃ |
適用介質 |
主要零件材料 |
|||
|
閥體 |
蝶板 |
閥桿 |
閥體襯套 |
||||
|
KFD41X-10/16Q KFD341X-10/16Q |
10/16 |
≤80℃ |
水、油品、腐蝕性介質等 |
球墨鑄鐵 |
球鐵或碳鋼（鍍鎳）/不銹鋼 |
不銹鋼 |
三元乙丙/丁腈橡膠 |
主要連接尺寸
|
型號 |
DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
|
KFDJ41X-10/16QKFDJ341X-10/16Q |
L |
108 |
112 |
114 |
127 |
140 |
140 |
152 |
165 |
178 |
190 |
|
H |
203 |
220 |
263 |
280 |
292 |
310 |
408 |
440 |
508 |
513 |
|
型號 |
DN |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
1200 |
1400 |
|
KFDJ41X-10/16QKFDJ341X-10/16Q |
L |
216 |
222 |
229 |
267 |
292 |
318 |
330 |
410 |
470 |
503 |
|
H |
588 |
618 |
650 |
718 |
998 |
1008 |
1070 |
1125 |
1240 |
1400 |

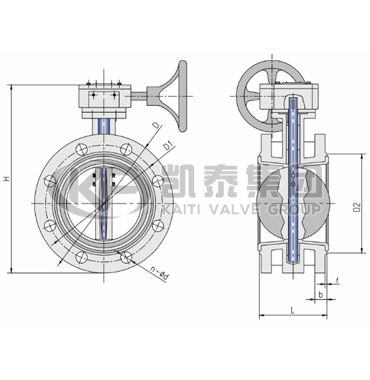

法蘭襯膠蝶閥結構圖
提示： KFD41X /D341X 法蘭襯膠蝶閥尺寸等信息僅供參考，修改恕不另行通知。如需準確的蝶閥產品系列資料，請致電我公司索取，我們竭誠為您服務！ 電話：021-36160823 .
