用途
用于電力、冶金、石化、市政等行業的給水排水系統管路，可防止介質倒流，可消除介質倒流產生的水錘和噪音。
執行標準
設計制造：企標
結構長度：GB/T12221
連接法蘭：GB/T 17241.6
試驗檢驗：GB/T 13927
特點
1、斜置偏心閥瓣，開啟壓力小，介質倒流時有助于關閉。同時，開啟順暢，流通面積大，流阻小。
2、大小雙閥瓣結構。大閥瓣可快速關閉，小閥瓣由膜片控制關閉速度，即可防水泵倒轉又可防水錘和噪音產生。
3、軟密封，橡膠圈更換方便，同時對含顆粒介質的適應性比較強。
4、關閉速度可調，運行平穩、密封可靠、使用壽命長。
主要性能參數和材料
|
型號 |
公稱壓力 |
適用溫度℃ |
適用介質 |
主要零件材料 |
|||
|
閥體、膜片室、閥瓣 |
膜片 |
閥桿 |
密封圈 |
||||
|
KFGH742X-10Q~25Q |
10~25 |
≤80 |
水 |
球墨鑄鐵 |
增強橡膠 |
不銹鋼 |
橡膠 |
主要連接尺寸
|
型號 |
尺寸 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
KFGH741X-10~25 |
L |
292 |
330 |
356 |
381 |
406 |
432 |
457 |
508 |
|
H |
520 |
580 |
710 |
770 |
830 |
870 |
930 |
1090 |
|
|
型號 |
尺寸 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
|
KFGH741X-10~25 |
L |
610 |
660 |
711 |
811 |
850 |
950 |
1100 |
1200 |
|
H |
1260 |
1440 |
1535 |
1750 |
1960 |
2250 |
2500 |
2820 |

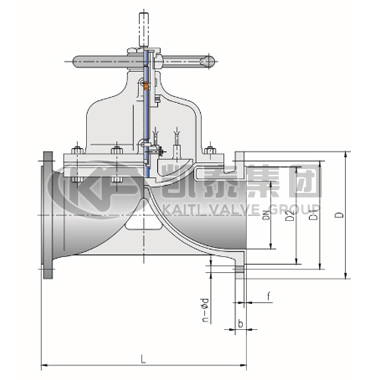

管力閥結構圖
提示： KFGH742X 管力閥尺寸等信息僅供參考，修改恕不另行通知。如需準確的其它閥門產品系列資料，請致電我公司索取，我們竭誠為您服務！ 電話：021-36160823 .
