用途
該產品可用于石油、化工、天然氣等行業油氣管線的啟閉。
執行標準
結構長度：ASME B16.10
連接法蘭：ASME B16.5
檢驗與試驗：API 6D
特點
1. 采用兩個活塞式閥座，密封可靠，且可雙向密封。
2. 具有防火防靜電功能。
3. 帶有應急注脂密封功能。
4. 閥體承載能力高，通道為直通式，流阻很小。帶導流孔的有利于清管器通過。
5.閥桿處采用復合填料，多重密封，使得密封可靠，同時摩擦力小。
主要性能參數和材料
|
型號 |
等級 Class |
適用溫度℃ |
適用介質 |
主要零件材料 |
||||
|
閥體、閥蓋 |
閥桿 |
閘板、閥座 |
填料 |
密封面 |
||||
|
KFZ43F-CL150C ~CL900 |
150~600 |
-29~121 |
水、油品、氣體 |
碳素鋼 |
鉻不銹鋼 |
碳鋼+ENP |
RPTFE、Viton、柔性石墨 |
聚四氟乙烯 |
|
KFZ43F-CL150C ~CL900 |
150~600 |
-29~121 |
含硫天然氣 |
碳素鋼（抗硫處理） |
抗硫不銹鋼 |
碳鋼（抗硫處理）+ENP |
RPTFE、Viton、柔性石墨 |
聚四氟乙烯 |
|
型號 |
NPS |
2 |
2 1/2 |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
|
50 |
65 |
80 |
100 |
150 |
200 |
250 |
300 |
350 |
400 |
||
|
KFZ43F-CL150C
|
L |
178 |
191 |
203 |
229 |
267 |
292 |
330 |
356 |
381 |
406 |
|
H |
450 |
550 |
610 |
700 |
895 |
1130 |
1290 |
1480 |
1660 |
1850 |
|
|
KFZ43F-CL300C
|
L |
216 |
241 |
283 |
305 |
403 |
419 |
457 |
502 |
|
838 |
|
H |
515 |
535 |
607 |
692 |
883 |
1091 |
1288 |
1524 |
|
1875 |
|
|
KFZ43F-CL400C
|
L |
292 |
330 |
356 |
406 |
495 |
597 |
673 |
762 |
|
902 |
|
H |
515 |
535 |
607 |
692 |
833 |
1091 |
1288 |
1524 |
|
1875 |
|
|
KFZ43F-CL600C
|
L |
292 |
330 |
356 |
432 |
559 |
660 |
787 |
838 |
|
991 |
|
H |
504 |
512 |
607 |
692 |
908 |
1144 |
1335 |
1533 |
|
1885 |
|
|
KFZ43F-CL900C
|
L |
368 |
381 |
419 |
457 |
610 |
|
|
|
|
|
|
H |
605 |
645 |
670 |
810 |
1040 |
|
|
|
|
|

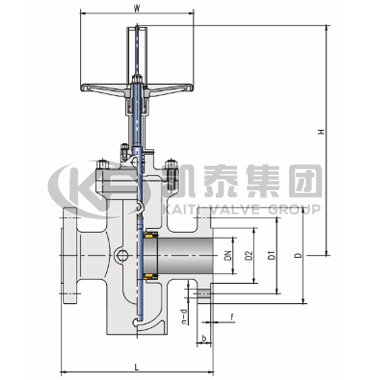

API平板閘閥結構圖
提示： KF（K）Z43F API平板閘閥尺寸等信息僅供參考，修改恕不另行通知。如需準確的閘閥產品系列資料，請致電我公司索取，我們竭誠為您服務！ 電話：021-36160823 .
