用途
該閥主要應用在石化、冶金、制藥、印染等行業的料漿管路上，可做為調節和切斷閥使用。
執行標準
設計制造：ASME B16.34 GB/T12224
法蘭端尺寸：ASMEB16.5 GB/T9113
檢驗標準：API598 GB/T26480
特點
1、Y形直流式閥體，流阻小，對閥門的沖刷小。
2、錐形閥瓣，調節性好，流阻小。
3、密封副處為線密封，密封可靠，并可防止結疤。
4、兩塊式閥體，維修方便。浮動閥座，對中性好，更換容易。
5、閥體內腔和閥瓣表面可加耐磨涂層。
主要性能參數和材料
|
型號 |
公稱壓力Class |
適用溫度℃ |
適用介質 |
主要零件材料 |
|||
|
閥體、閥蓋、填料壓蓋 |
閥瓣、閥座 |
閥桿、填料壓套 |
填料 |
||||
|
KFJs545Y-150CL ~300CL |
150~300 |
≤425 |
水、蒸汽、漿料 |
ASTM A216-WCB |
ASTM A216+STL |
ASTM A276-410 |
柔性石墨 |
|
KFJs545Y-150CL ~300CL |
150~300 |
≤280 |
水、蒸汽、漿料 |
ASTM A216-WCB |
ASTM A216+STL |
ASTM A276-410 |
芳綸 |
|
型號 |
驅動方式 |
手動 |
傘齒傳動 |
電動 |
||||
|
NPS/in |
6 |
8 |
10 |
12 |
8 |
10 |
12 |
|
|
DN |
150 |
200 |
250 |
300 |
200 |
250 |
300 |
|
|
KFJs545Y-150CL ~300CL |
L |
480 |
600 |
730 |
850 |
600 |
730 |
850 |
|
H |
500 |
700 |
880 |
935 |
995 |
1045 |
1106 |
|

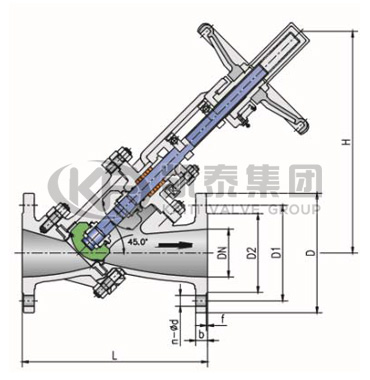

Y型料漿閥結構圖
提示： KFJs545Y Y型料漿閥尺寸等信息僅供參考，修改恕不另行通知。如需準確的其它閥門產品系列資料，請致電我公司索取，我們竭誠為您服務！ 電話：021-36160823 .
